Vistorias nas pontes de Brasília - Parte II - Ponte JK
Na II parte da vistoria de pontes em Brasília será apresentada a Ponte Juscelino Kubitschek, ou Ponte JK.
Abaixo segue o esquema de fixação dos estais de sustentação entre o tabuleiro e os arcos:
Nos pilares e aparelhos de apoios da ponte não foram observados a presença de patologias ou deteriorações estruturais.
A camada de capa de asfalto da rampa de acesso ao tabuleiro da ponte encontra-se muito deteriorado.
É possível observar que os maiores problemas da ponte JK são de má conservação, manutenção e limpeza, não apresentando no momento problemas estruturais.
Por fim, o próximo artigo será a etapa III, em que falaremos sobre a ponte projeta por Oscar Niemeyer com 400 metros de extensão. Inaugurada em 1976 a Ponte Honestino Guimarães (antigo nome Ponte Costa e Silva).
Sugestão de livro:
Autor: Usiminas Mecânica / Via Dragados
Editora: Usiminas
Estante: Arquitetura
Ano: 2002
 |
| Imagem: Setur.df.gov.br |
A
Ponte Juscelino Kubitschek, também conhecida como Ponte JK ou Terceira
Ponte, está situada em Brasília, ligando o Lago Sul, Paranoá e São
Sebastião à parte central de Brasília, através do Eixo Monumental,
atravessando o Lago Paranoá.
Endereço: Brasília - DF, 70297-400
Início da construção: 2000
Inauguração: 15 de dezembro de 2002
Altura: 63 m
Comprimento total: 1.200 m
Localização: Brasília
Arquitetos: Alexandre Chan, Mário Vila Verde
Localização:
Localização:
Foi eleita em 2003 como a ponte mais bonita do mundo pela Sociedade de Engenharia do Estado da Pennsylvania, nos Estados Unidos.
A estrutura da ponte tem quatro apoios com pilares submersos no Lago Paranoá.
Os três vãos de 240 metros são sustentados por três arcos assimétricos e
localizados em planos diferentes, com cabos tensionados de aço colocados em forma cruzada, o que geometricamente faz com que os cabos formem um plano parabólico. Com seus arcos assimétricos, a estrutura em três arcos, inspirados "pelo movimento de uma pedra quicando sobre o espelho d'água", é única no mundo, comparável em forma mas não em sistema estrutural, como a passarela do Aquário Público do Porto de Nagoya, Japão. (Wikipédia)
 |
| Foto: gazetadopovo |
Uma conquista de Engenharia e o desafio
O arcos de sustentação da Ponte JK se encaixam diagonalmente nos pilares
de sustentação produzindo esforços tridimensionais na fundação. O
esforço horizontal foi o maior já encontrado em pontes pela engenharia
humana, alcançando 3.500 toneladas-força. O cálculo da estrutura
metálica foi realizado na Dinamarca. Alguns pilares, como o P6 e o P7,
têm cada um 24 pilares verticais e 66 inclinados, para combater este
esforço horizontal.
 |
| Vista lateral - é possível observar a posição dos pilares inclinados e verticais |
 |
| Foto: metalica.com.br |

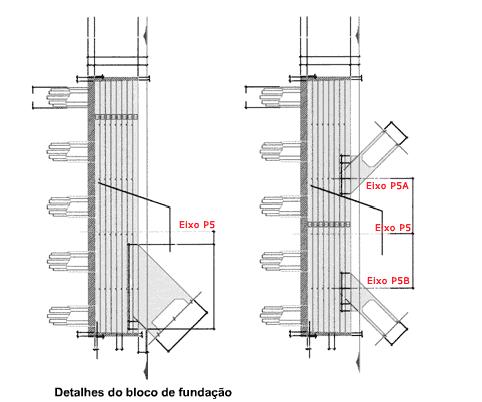

As fundações tiveram que alcançar solo
estável em grande profundidade, sendo fincadas a até 65 metros de
profundidade. A região de Brasília se caracteriza por apresentar camadas
de solo não homogêneas, sendo 13 tipos diferentes de subsolo alguns
como o quartzito, (que só não é mais duro do que o diamante), o que
somado ao enorme esforço horizontal provocou um aumento considerável nas
fundações, e a construção de blocos de coroamento de grandes dimensões e
com maioria de estacas inclinadas.
O segundo grande desafio a
ser vencido, foi a montagem dos grandes arcos, executada com a
utilização de pilares metálicos provisórios que os sustentaram até
estarem completos. Outros pilares provisórios sustentaram os vãos do
tabuleiro de rolagem, até que os estaios de sustentação vindos dos arcos
estivessem prontos. (metalica.com.br)
 |
| Foto: metalica.com.br |
Informações estruturais:
A ponte JK possui um sistema construtivo com estruturas metálicas auxiliares para sustentação tanto dos tabuleiros quanto dos arcos. (FONSECA, 2007)Abaixo segue o esquema de fixação dos estais de sustentação entre o tabuleiro e os arcos:

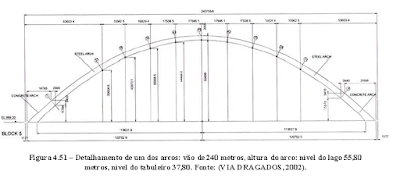

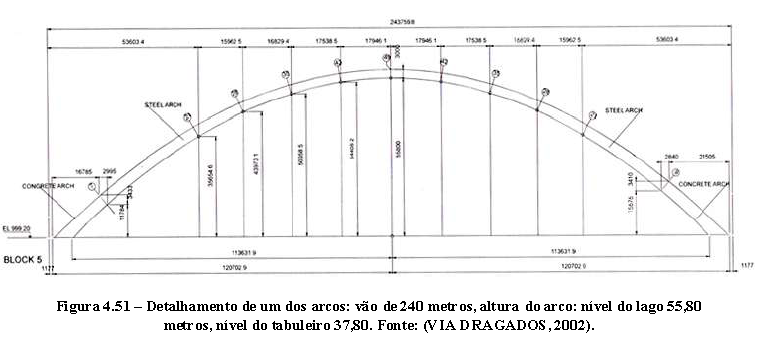

Arcos metálicos: Os três arcos que constituem a parte central da ponte tem vãos de 24 metros de largura, dimensionado em conformidade com o disposto nas normas para rodovias de
primeira classe. São os elementos principais da estrutura de suporte da

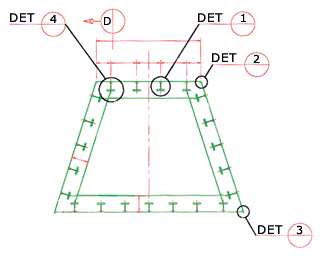

ponte. As dimensões transversais dos arcos variam de 6,50 x 5,00 metros
nas nascenças, a 5,00 x 3,00 metros no fecho central. (Fonte: Conhecendo Brasília.com)
Estais: Os 16 estais de
cada arco foram distribuídos em pares ao longo do tabuleiro com
distâncias regulares de 20 metros, sendo oito estais de cada lado do
tabuleiro, ligando a face interior dos arcos com as travessas de apoio
que se projetam lateralmente dos tabuleiros. Os estais são compostos por
cordoalhas de 15,7 mm de espessura, galvanizadas e protegidas por cera e
bainha individual de PEAD. (Fonte: Conhecendo Brasília.com)
Após 9 anos da inauguração da ponte ocorreram alguns problemas no sistema de suporte da porte:
 |
| Foto do desnível causado na junta de dilatação da ponte JK (imagem: Agência Brasil) |
A Ponte JK foi interditada em janeiro de 2011, devido
a um desnível no piso, foi parcialmente liberada no final da tarde para
veículos leves, como carros de passeio e motos. Além disso, a
velocidade permitida enquanto persistir o problema será de 40
quilômetros por hora (km/h).
Vistoria na ponte feita dia 05/02/2017:
Em fevereiro de 2017 fui verificar a situação da ponte JK, fazendo parte da série de artigos obre as ponte de Brasília, e alguma fotos foram tiradas nos principais locais de possíveis patologias apresentadas com o tempo.Nos pilares e aparelhos de apoios da ponte não foram observados a presença de patologias ou deteriorações estruturais.
 |
| Cabeça do pilar com os aperelhos de apoio responsável por receber as solicitações de carga da porte. (foto: Juarez) |
 |
| vistas da parte inferior da ponte. (foto: Juarez) |
 |
| Vigas de aço da ponte apoiadas sobre os aparelhos de apoio. (foto: Juarez) |
 |

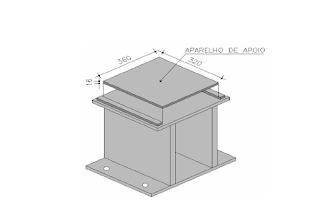

| Foto do aparelho de apoio que recebe a viga da ponte e distribui a carga de compressão no pilar. (foto: Juarez) |
 |
| Imagem demonstra a colocação do aparelho de apoio da ponte no topo do pilar que irá receber a viga de sustentação. |
 |
| Vista inferior da ponte da parte sul. (foto: Juarez) |
As fotos a seguir mostra a situações atual das juntas de dilatação que apresentaram desnível no ano de 2011.
 |
| (foto: Juarez) |
 |
| Imagem da junta de dilatação entre a rampa de acesso a ponte e o tabuleiro da ponte do lado norte. (foto: Juarez) |
 |
| Imagem da junta de dilatação entre a rampa de acesso a ponte e o tabuleiro da ponte do lado sul da ponte (foto: Juarez) |
A camada de capa de asfalto da rampa de acesso ao tabuleiro da ponte encontra-se muito deteriorado.
 |
| (foto: Juarez) |
É possível observar que os maiores problemas da ponte JK são de má conservação, manutenção e limpeza, não apresentando no momento problemas estruturais.
Por fim, o próximo artigo será a etapa III, em que falaremos sobre a ponte projeta por Oscar Niemeyer com 400 metros de extensão. Inaugurada em 1976 a Ponte Honestino Guimarães (antigo nome Ponte Costa e Silva).
Referências:
- https://arcoweb.com.br/finestra/arquitetura/alexandre-chan-ponte-lago-paranoa-01-01-2003
- http://wwwo.metalica.com.br/ponte-jk-brasilia-ponte-do-mosteiro-terceira-ponte-do-lago-sul
- Arquivo Público do DF. Fundo Novacap. proc. 12610/69;
- VIA DRAGADOS. JK Brigde: Brasília. Rio de Janeiro: EducaBem Editora, 2002;
- FONSECA, Roger Pamponet. A Ponte Oscar Niemeyer em Brasília: Dissertação UNB. Brasília 2007.
- http://oglobo.globo.com/brasil/ponte-jk-em-brasilia-interditada-apos-problemas-de-desnivel-no-piso-2834686#ixzz4XwJZ2sZr
- http://www.conhecendobrasilia.com/ponte-jk
Sugestão de livro:
Título: Jk Bridge Brasília
Autor: Usiminas Mecânica / Via Dragados
Editora: Usiminas
Estante: Arquitetura
Ano: 2002
